针对现有技术的不足，提供一种水泥掺量低、固化/稳定化效果理想、能极大地降低底泥固化体重金属浸出浓度的重金属底泥固化剂。通过添加外加剂为硝酸钙、亚硝酸钠、偏铝酸钠、硫酸钠、木质素磺酸钠、十二烷基硫酸钠和三乙醇胺的全部混合物，增加了底泥固化体的抗压强度。

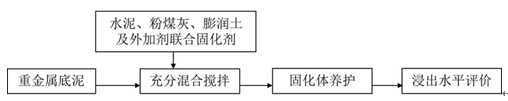

二、工艺流程：如图

固化重金属污染底泥时，适当掺入混泥土外加剂（早强剂、减水剂、引气剂和防水剂等），可减少水泥用量，降低成本；促进水泥水化，提高固化体的强度、密实性、抗渗性，改善固化体内部结构；激发粉煤灰的活性，加速粉煤灰的水化过程。实验所用外加剂为硝酸钙、亚硝酸钠、偏铝酸钠、硫酸钠、木质素磺酸钠、十二烷基硫酸钠和三乙醇胺（质量比分别为5﹕5﹕5﹕10﹕0.5﹕0.75﹕0.25）的全部混合物。

以水泥、粉煤灰、膨润土和外加剂添加量为影响因素，以固化体抗压强度和Cu、Cd、Pb毒性浸出浓度为评价指标，采用正交表L9(34)，进行3水平4因素正交试验。试验结果确定了底泥固化稳定化最佳的物料配比，即底泥，水泥，粉煤灰，膨润土，外加剂重量比为1000:200:300:30:25。最佳配比固化试验表明，相对于正交试验中其他配比，此条件下固化体的抗压强度得到了明显提高，同时浸出液中的重金属浓度得到进一步降低。

三、关键技术

提出了一种水泥掺量低、固化/稳定化效果理想、能极大地降低底泥固化体重金属浸出浓度的重金属底泥固化剂。

研发了一种增加混凝土强度的新型外加剂，并申请了相关专利：重金属污染底泥固化剂.201110342103.2。

优化了硝酸钙、亚硝酸钠、偏铝酸钠、硫酸钠、木质素磺酸钠、十二烷基硫酸钠和三乙醇胺的配比，增加了底泥固化体的抗压强度。
